[傳動系統]是所有無段變速機車的第二生命，它的正常運作與否除了影響油耗性能以外，更影響了騎乘時候的舒適性，所以
為了能繼續永無止境的旅行，因此Jelly決定自己動手保養醜小鴨的傳動系統。當傳動系統老化或者需要保養的時候，通常會有以下的情形產生：
- 感覺爬坡的時候力不從心
- 傳動發出很大的噪音
- 起步的時候會抖動
- 尾速沒有預期的表現
- .
- .
這時候我們可以做簡易的保養清潔，如有老化不堪使用的零件應適時更換，避免影響週邊組件的壽命，
以下就是簡易保養的步驟。
Jelly的做法在專業原廠維修人員眼中並不一定完全正確，但起碼在Jelly的醜小鴨上感受得出明顯的正面幫助哦！

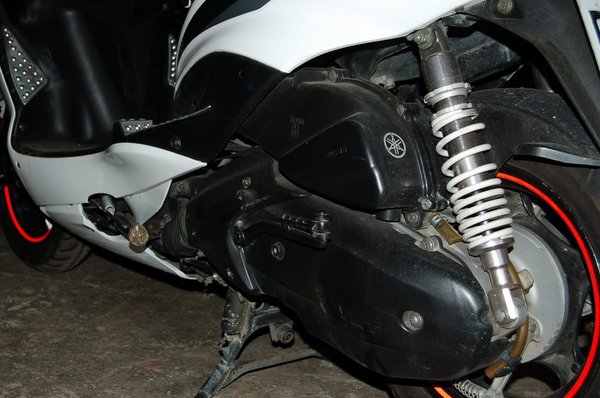

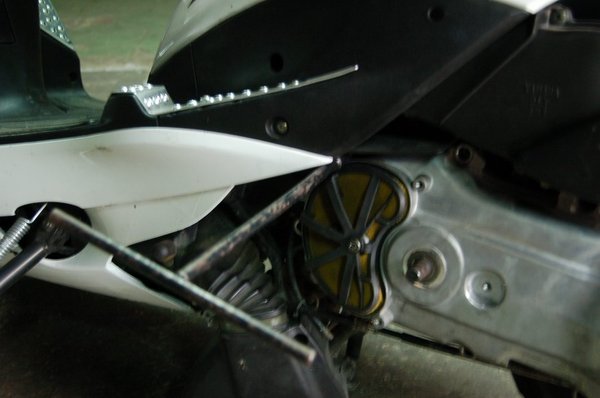

 (以山葉勁戰車款為例)傳動蓋外觀 |
 拆卸下的螺絲小心並集中存放 為了怕被狗狗當成食物打翻，所以寵物記得栓好。  |
 拆卸下塑膠外蓋的樣子 |

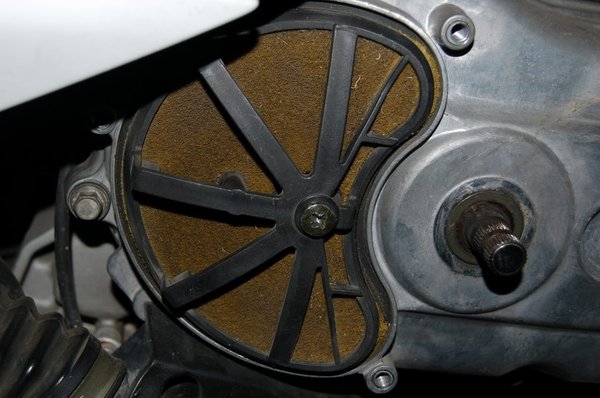

 傳動吸氣海綿會附著很多灰塵雜物，利用氣動噴槍清潔最方便  |

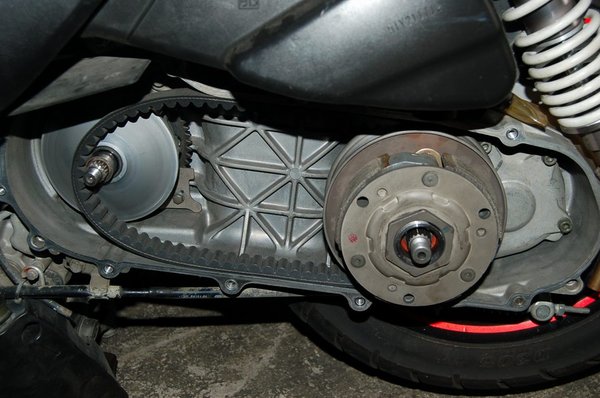

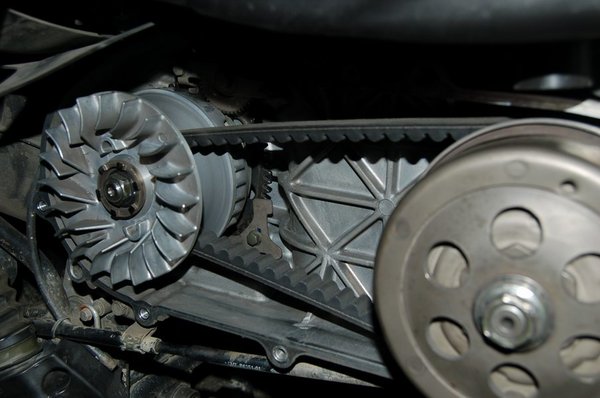

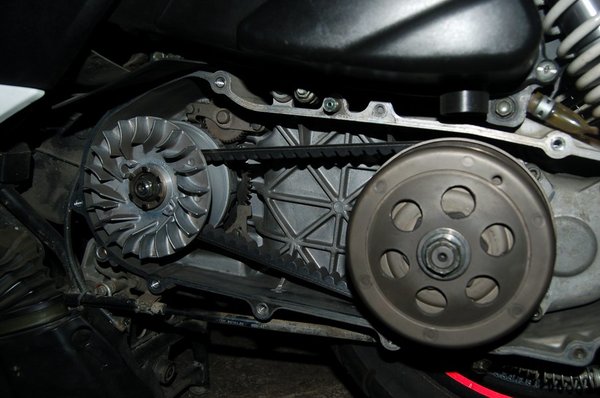

 完全拆卸傳動外蓋後的樣子，左為風葉盤及普利盤，右為離合器及碗公，兩者以皮帶互相傳動 |

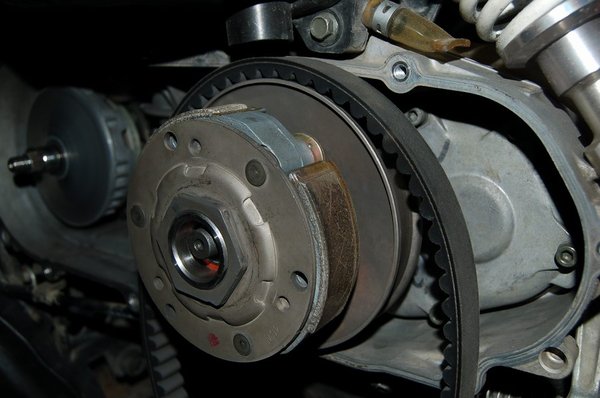

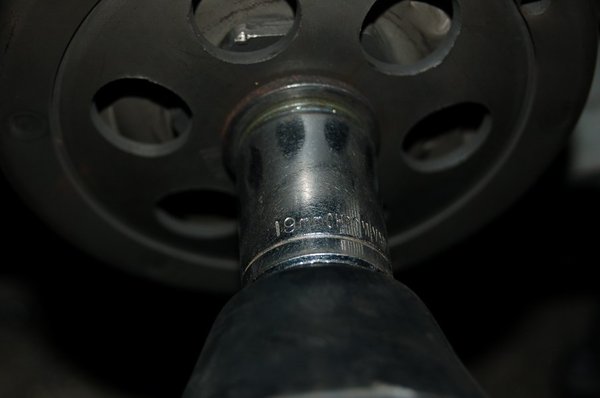

 接著拆卸離合器外螺絲，以19號套筒搭配氣動板手，若沒氣動板手也可以使用長一點的"卡哩卡哩"板手，不過要搭配怪手操作否則易傷及齒輪軸承  |

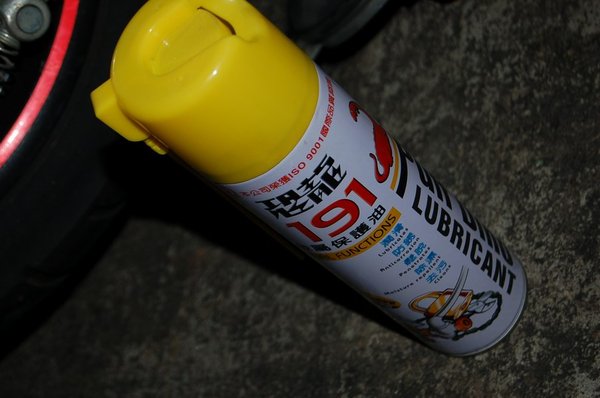

 碗公外螺絲若不易拆卸，可以搭配"微量"的恐龍191輕輕點在螺絲接縫處。  要注意喔！傳動系統週邊避免沾染任何油脂，尤其是皮帶部分！ |

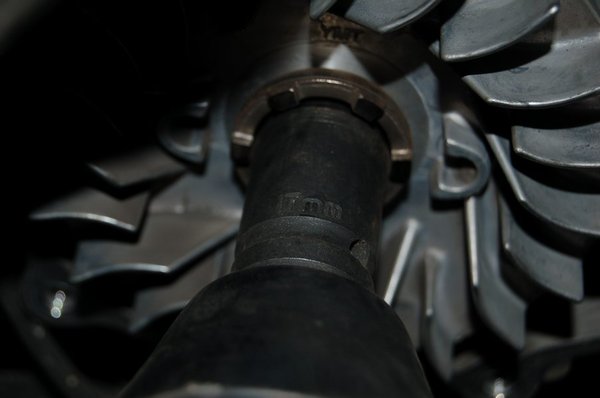

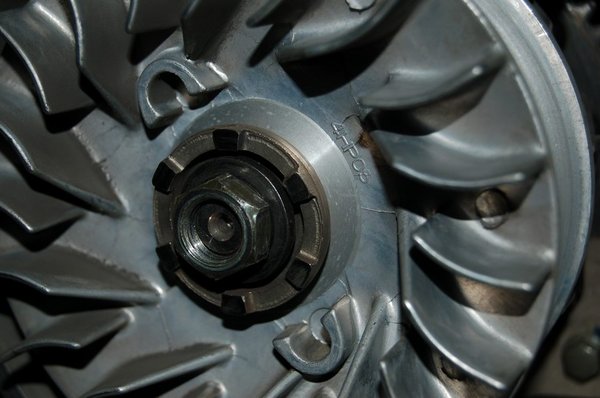

 接著拆卸風葉盤外螺絲，使用17號套筒。 |
 接著就可輕易的將所有元件抽出 |

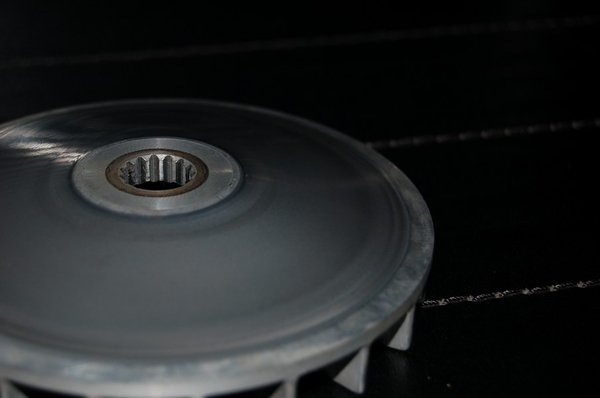

 檢查風葉盤及普利盤斜面是否已經磨出凹槽，若發現有凹凸不平的現象就要換掉了。 不換掉會有什麼影響? 除了變速的線性之外，也會減低皮帶的壽命。 |

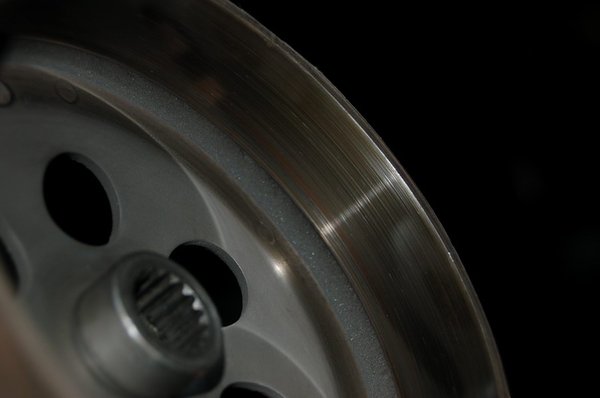

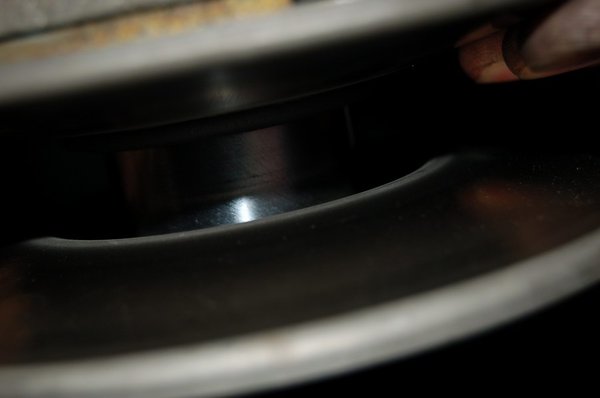

 檢查碗公內側與離合器蹄片的接觸面是不是也出現嚴重凹槽，或者已經太薄了 可用刷子將內側的粉塵刷乾淨並用去油脂的溶劑擦拭。 |
 皮帶的側面就是主要接觸面，檢查有沒有附著油脂或者太老舊出現毛邊。 |

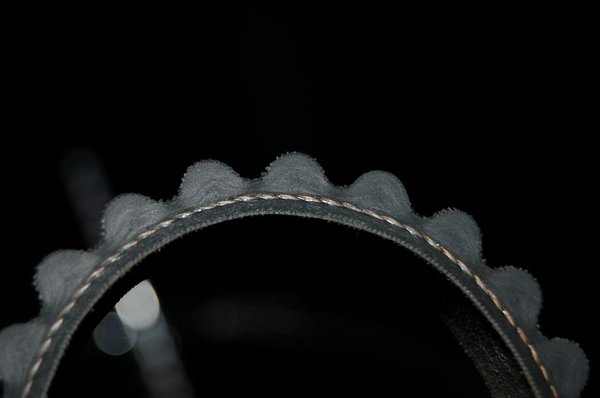

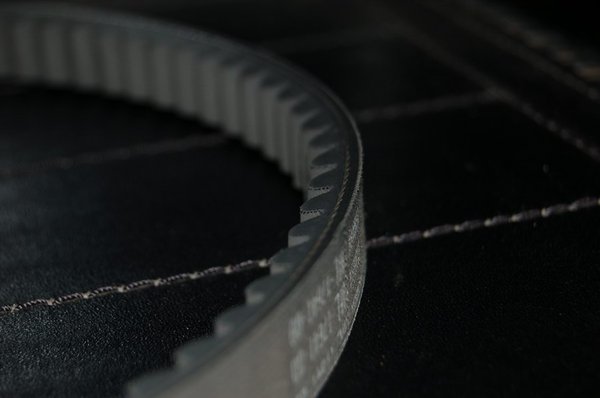

 將皮帶反折檢查有沒有老化龜裂的痕跡，用乾抹布擦拭乾淨即可，切勿用任何溶劑擦拭！  |

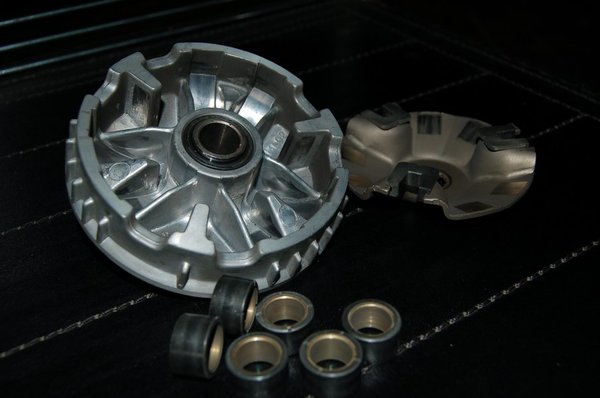

 普利盤與普利珠的組合，同樣用乾抹布擦拭乾淨即可。 |
 目視一下普利珠是不是磨出平面來了，原廠普利珠應該是正圓形的。 |

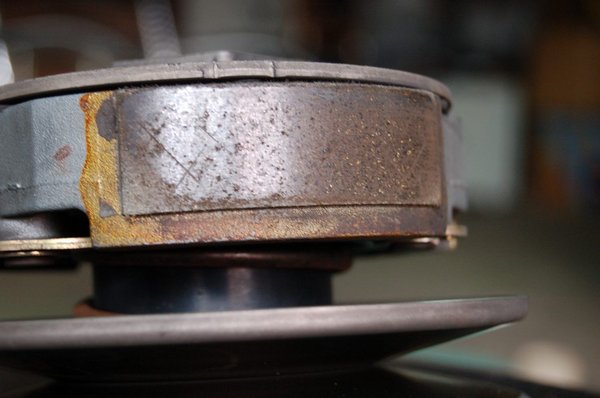

 離合器蹄片可稍微以300號砂紙"輕磨"，增加與碗公內側接觸面積及摩擦力。 |

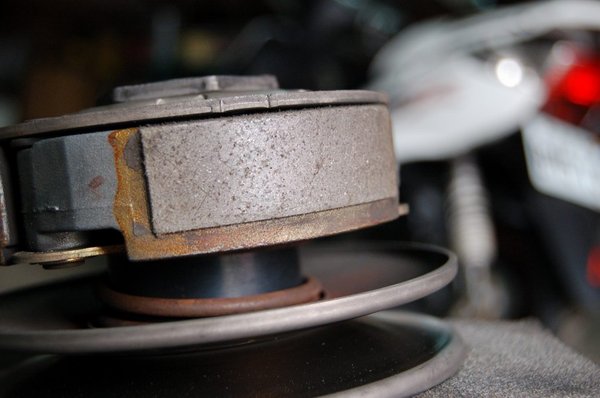

 研磨後的樣子會呈現一點點霧霧的喔！ |

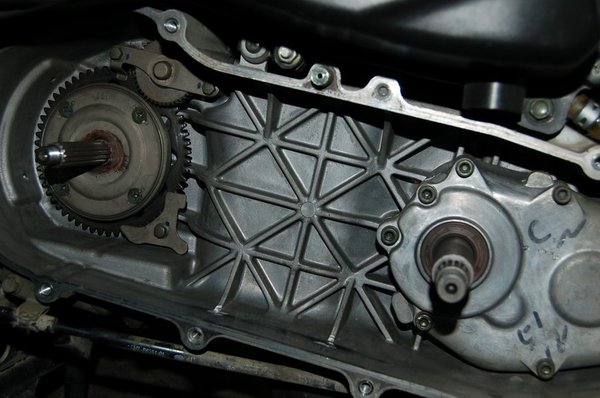

 傳動室內部也要清潔一下 |

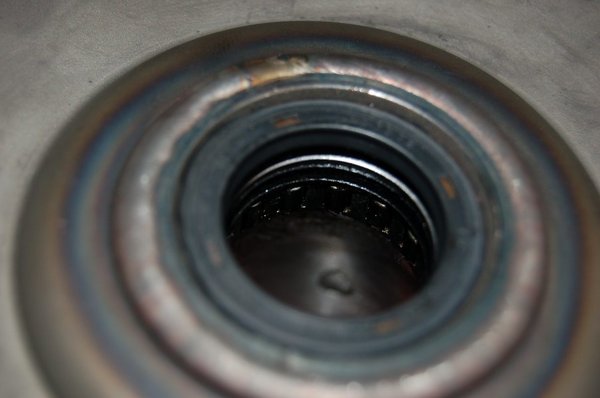

 檢查離合器內的滾珠是不是有損壞或者需要油脂潤滑了 |

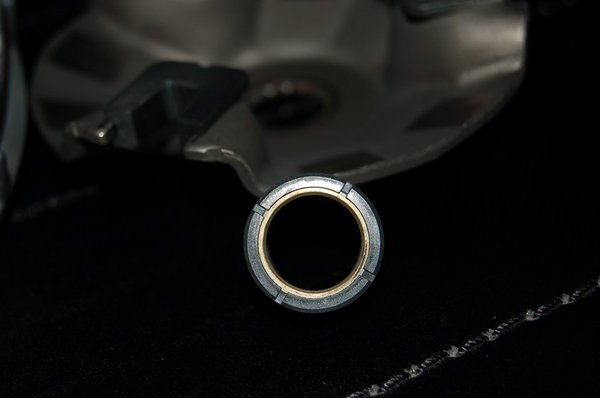

 開閉盤內管 Jelly的醜小鴨曾經損傷過的部位，若內管有嚴重刮傷或損傷，會造成某個速域轉速被拖住， 因為大彈簧壓縮的過程會被卡住，有好長一段時間找不出原因...    |

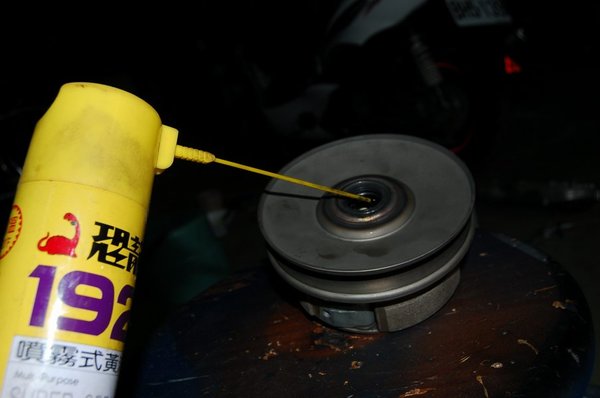

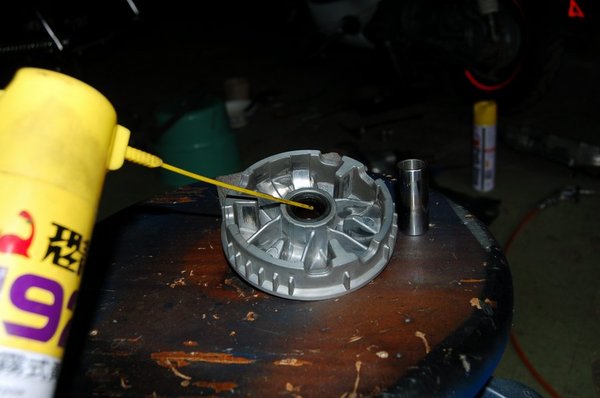

 滾珠的地方補充黃油，不可太多，剛好覆蓋就可以了，記得切勿沾到蹄片等靠摩擦力的部位。 強烈建議使用"高溫黃油"，因為Jelly的手邊剛好沒有，其實圖中的噴霧黃油是錯誤的！ |
 珠碗內部以同樣手法補充黃油，在這之前建議把舊的殘留油渣擦乾淨。 |
 最後以相反操作方向慢慢裝回去，普利盤與風葉盤間的小小墊片可別忘了它！  |
 組裝時先將皮帶盡量塞進開闢盤，不會阻礙圖左珠碗的組裝，確保風葉盤可以完全推到底。 |

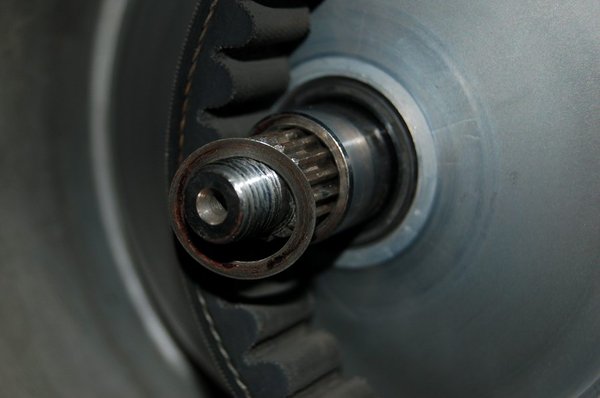

 要確實裝到最裡面咬到曲軸的齒狀軸心喔。 |

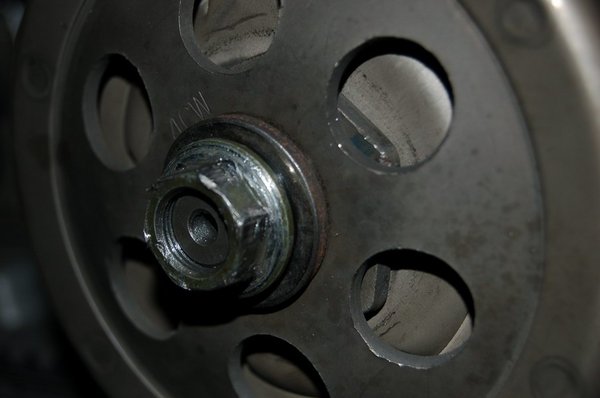

 Jelly的碗公外螺絲有點點滑牙的跡象了  |
 裝好了！  |
 發動一下試試看運轉情形，正常而言不可以有很大的噪音跟震動。  |
 裝回外蓋的時候Jelly都用手動T桿來鎖，因為外螺絲已經斷到剩下5根了，要小心才行！ |
接著裝回塑膠外蓋就大功告成啦！！！試試看性能是不是有改善了 |
以上就是簡單的圖文解說，感謝
東吳機研BBS bbs://scumotor.twbbs.org
[diabloi ]大的指導，謝謝收看
